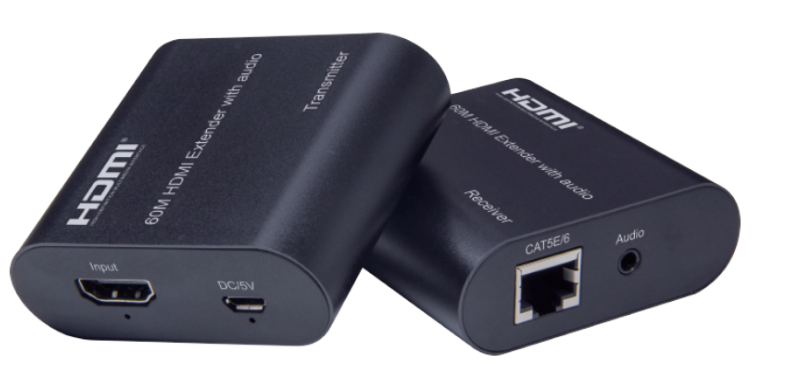

Bộ mở rộng sử dụng cáp cat5e hoặc cat6 (khuyến nghị) thay vì cáp HDMI để truyền tín hiệu độ nét cao lên đến 60 mét, giảm chi phí. Bộ mở rộng được thiết kế để cung cấp cho việc truyền tín hiệu độ nét cao ở khoảng cách xa.
Đặc điểm kỹ thuật s:
Chiều dài của cáp CAT-6 / CAT-5E giữa Rx và TX ........................... Lên đến 60 mét
Đầu vào HDMI ............................................ 1080p / 1080i / 720p / 576p / 576i / 480p / 480i
Đầu ra HDMI ........................................... 1080p / 1080i / 720p / 576p / 576i / 480p / 480i
Băng thông tối đa ... ....................................... 150 MHz
Tốc độ truyền tối đa ........................................... ....................................... 4,5Gb / giây
Tín hiệu video đầu vào ... ...................... 0,5 ~ 1,5Volts pp
Tín hiệu DDC đầu ra ... ...................... 5Volts pp (TTL)
Khoảng cách cáp HDMI đầu vào ............................... ≤ 10m Cáp tiêu chuẩn AWG26 HDMI
Khoảng cách cáp HDMI đầu ra .............................. ≤15m Cáp tiêu chuẩn HDMI AWG26
TX Dòng điện làm việc tối đa .............................................. .............................. 300mA
Dòng làm việc tối đa của RX .............................................. .............................. 300mA
Định dạng bộ đổi nguồn .............. Đầu vào: AC (50HZ, 60HZ) 100V-240V; Đầu ra: DC5V / 1A
Nhiệt độ hoạt động............................................... ........... (- 15 đến +45 ℃ )
Phạm vi độ ẩm hoạt động ....................................... 5 đến 90% RH (Không ngưng tụ )
Kích thước (L x W x H) .......................................... ..................... 64x59x22 (mm)
Trọng lượng TX ...... ...................................................... ..53g
Trọng lượng RX ... ...................................................... .53g

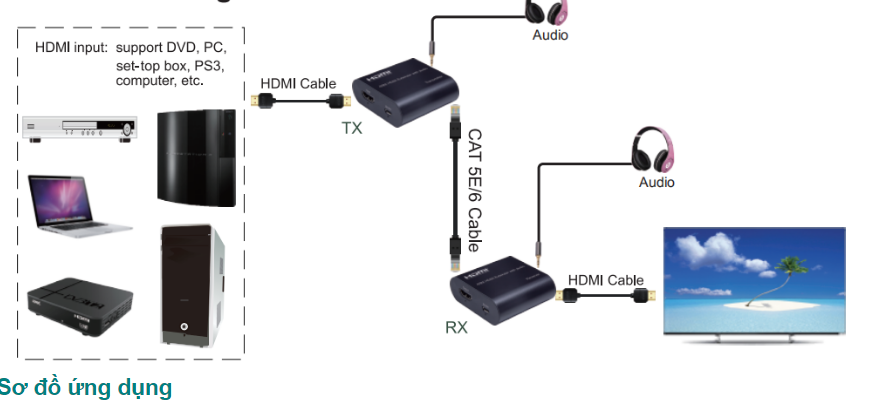

Kết nối và hoạt động:
1. Kết nối một cáp HDMI giữa thiết bị nguồn và Bộ mở rộng TX, khoảng cách cáp tối đa là 10 mét;
2. Kết nối một cáp HDMI giữa thiết bị hiển thị và RX Extender, khoảng cách cáp tối đa là 15 mét;

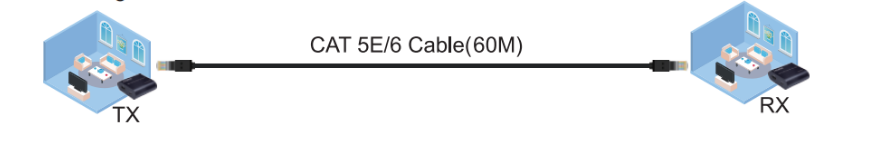

3. Kết nối cáp cat-5e hoặc cat-6 (khuyến nghị) thay vì cáp HDMI giữa TX và RX Extender, khoảng cách cáp tối đa là 60 mét;
4. kết nối nguồn điện 5V với TX và RX;
5. đèn báo LED:
Đèn báo TX LED: Khi có tín hiệu đầu vào, nó chuyển sang màu xanh lam;
Đèn báo RX LED: Khi có tín hiệu đầu vào, nó chuyển sang màu xanh lam;
6. NútEDID: Nút có thể hỗ trợ chuyển đổi EDID giữa 720P và 1080P.
(1080P là EDID mặc định khi bật nguồn).
