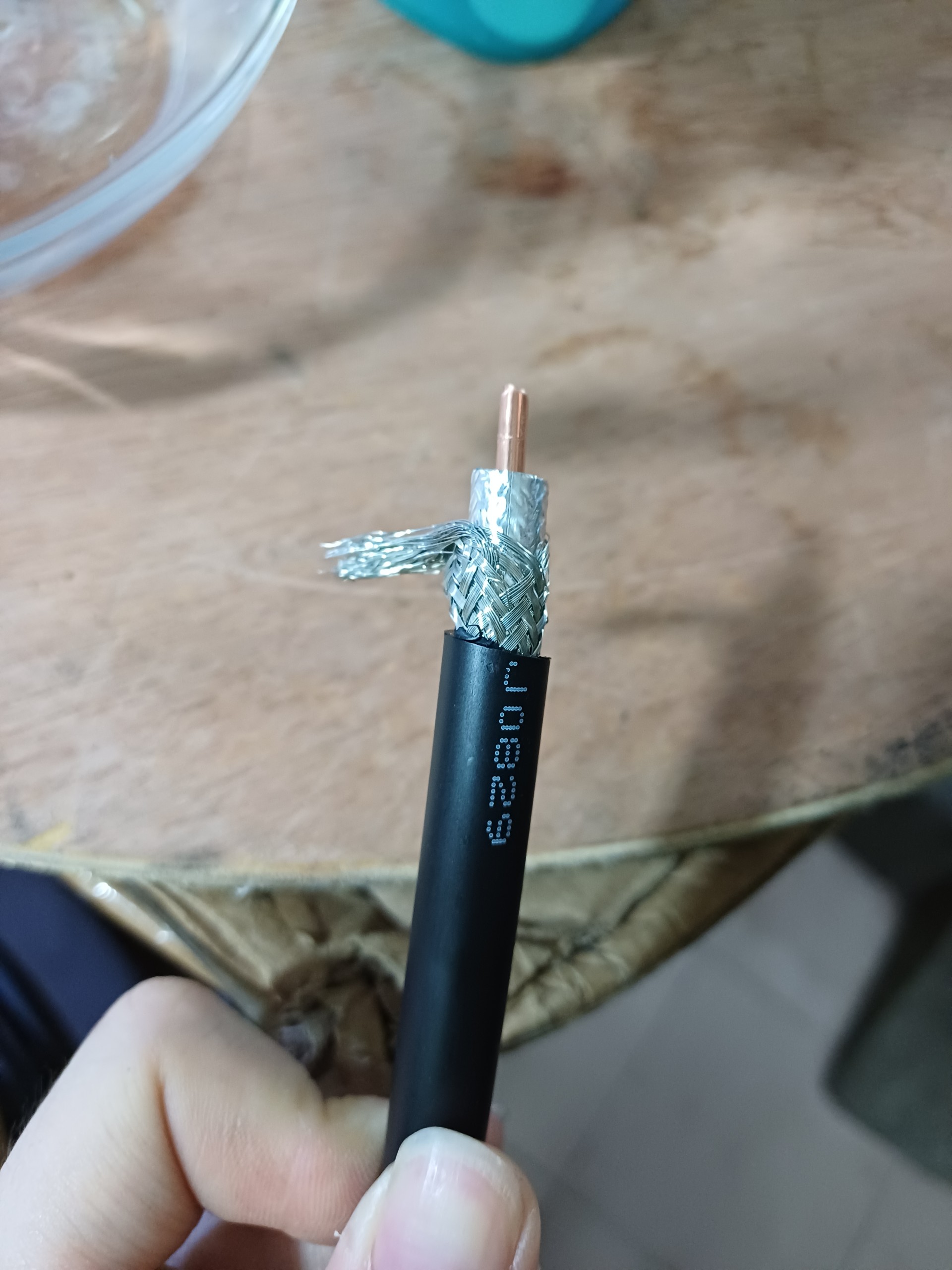

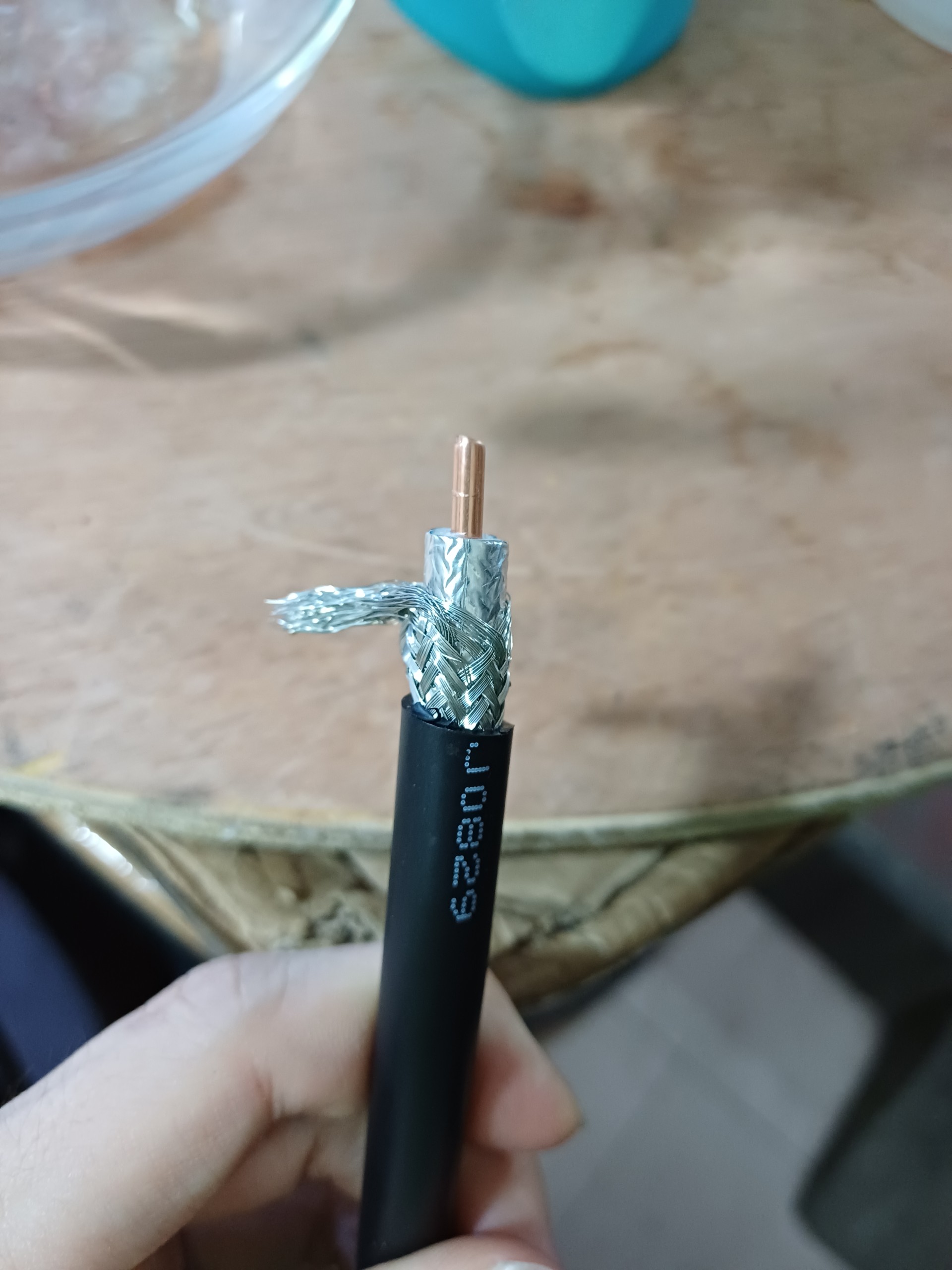

RG8 COAXIAL CABLE - Cáp đồng trục RG8 lõi cứng

Thông số kỹ thuật cáp RG8U

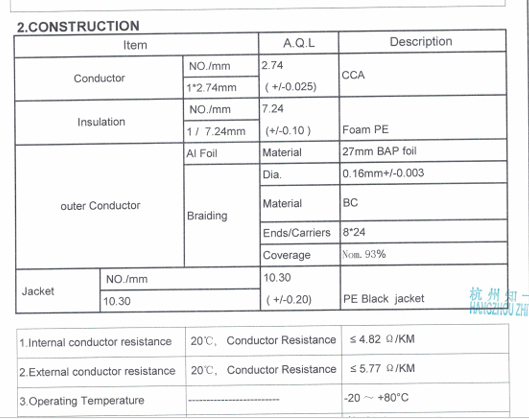

• Loại cáp: RG8U
• Vật liệu lõi: CCA (Copper Clad Aluminum)
• Đường kính lõi: 2.74 mm ±0.025 mm
• Vật liệu cách điện: Foam PE
• Đường kính cách điện: 7.24 mm ±0.10 mm
• Lớp chống nhiễu: Nhôm foil 27 mm BAP
• Lớp bện: BC (Bare Copper)
• Cấu trúc lớp bện: 8 × 24
• Độ phủ lớp bện: Nom. 93%
• Vỏ cáp: PE màu đen
• Đường kính ngoài: 10.30 mm ±0.20 mm
• Điện trở dây dẫn trong: ≤ 4.82 Ω/km (20°C)
• Điện trở dây dẫn ngoài: ≤ 5.77 Ω/km (20°C)
• Nhiệt độ hoạt động: -20°C đến +80°C

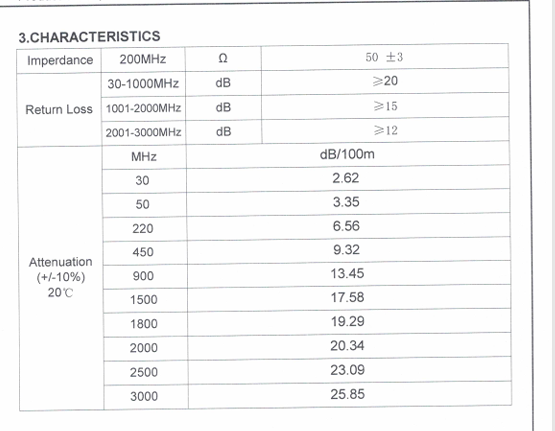

• Trở kháng: 50 Ω ±3 Ω (200 MHz)
• Return Loss:
  • 30–100 MHz: ≥20 dB
  • 1001–2000 MHz: ≥15 dB
  • 2001–3000 MHz: ≥12 dB
• Suy hao tại 20°C:
  • 30 MHz: 2.62 dB/100m
  • 50 MHz: 3.35 dB/100m
  • 220 MHz: 6.56 dB/100m
  • 450 MHz: 9.32 dB/100m
  • 900 MHz: 13.45 dB/100m
  • 1500 MHz: 17.58 dB/100m
  • 1800 MHz: 19.29 dB/100m
  • 2000 MHz: 20.34 dB/100m
  • 2500 MHz: 23.09 dB/100m
  • 3000 MHz: 25.85 dB/100m
