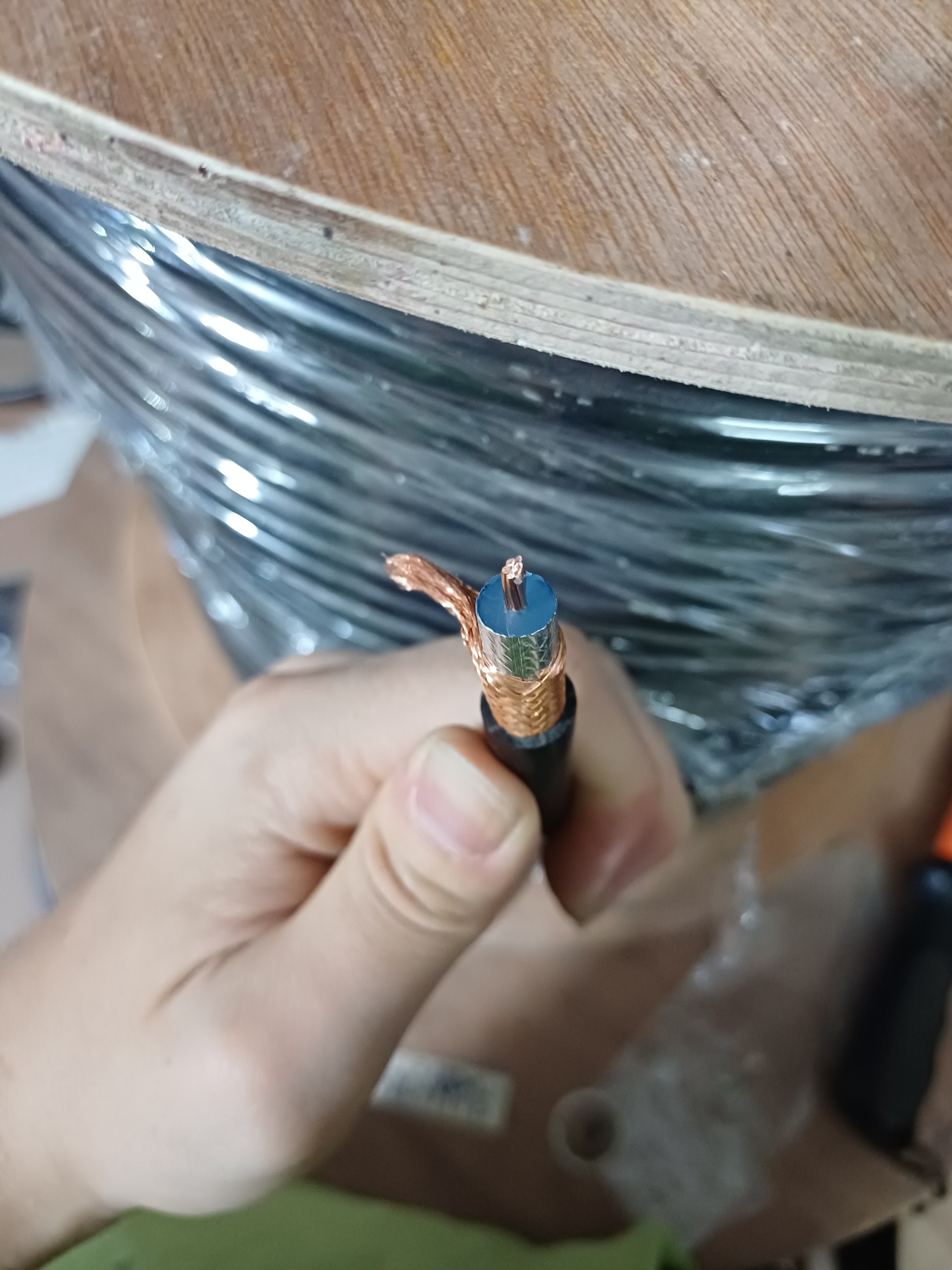

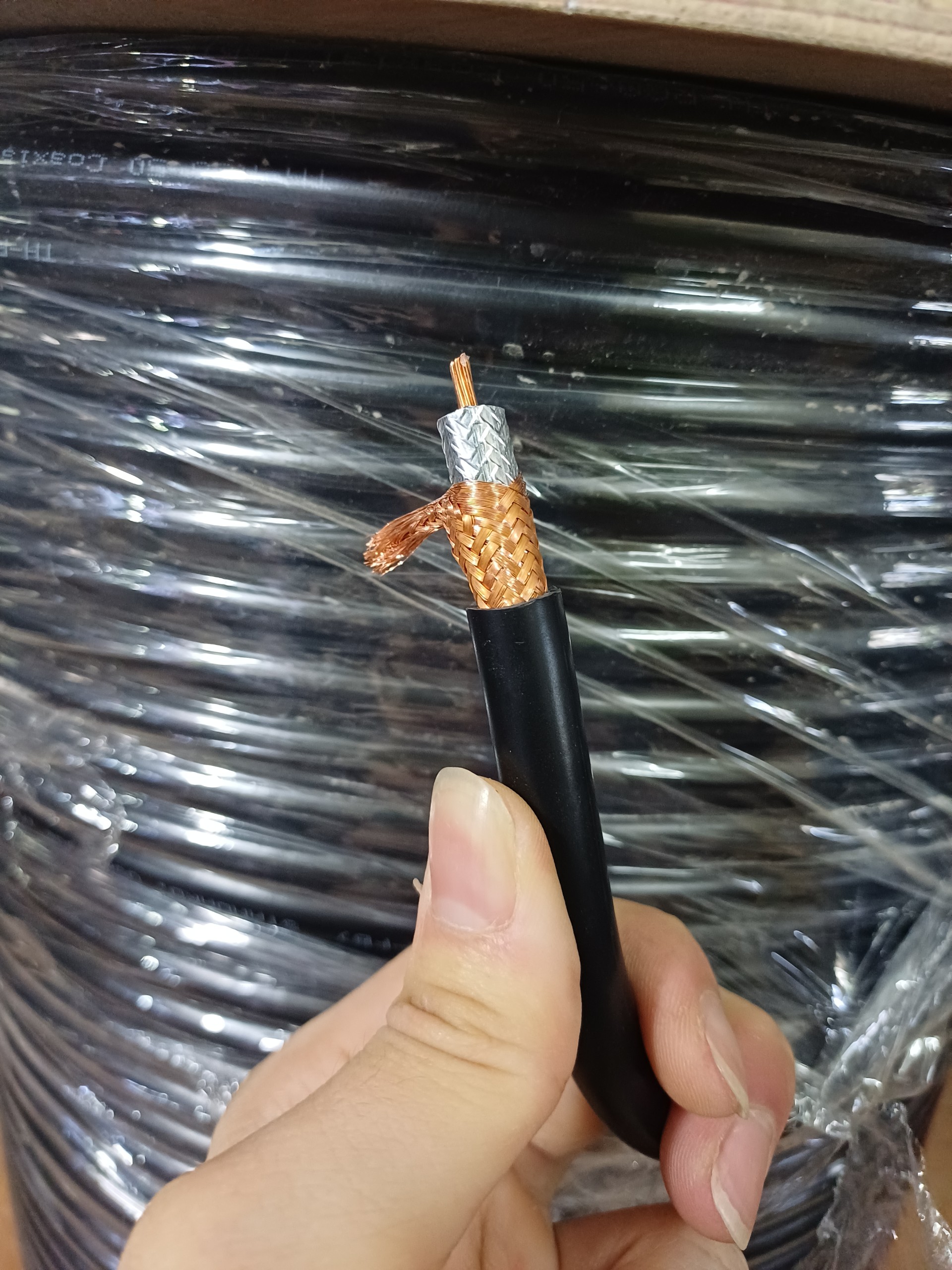

Cáp đồng trục RG8 A/U - TH-RG8A/U lõi mềm có lá nhôm + lưới đồng chống nhiễu TH-RG8

Thông số kỹ thuật cáp RG8A/U

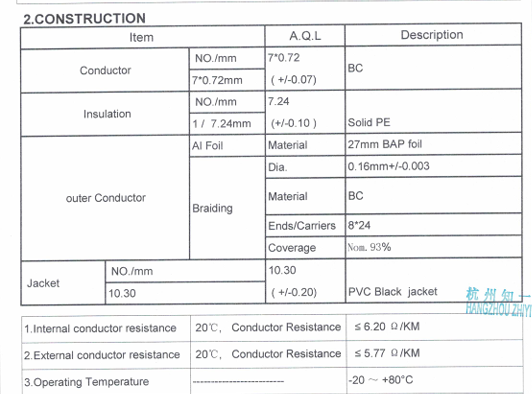

• Mã sản phẩm: TH-RG8A/U
• Loại cáp: RG8A/U
• Vật liệu lõi: BC (Bare Copper)
• Cấu trúc lõi: 7 × 0.72 mm
• Đường kính lõi: 7 × 0.72 mm ±0.07 mm
• Vật liệu cách điện: Solid PE
• Đường kính cách điện: 7.24 mm ±0.10 mm
• Lớp chống nhiễu: Nhôm foil 27 mm BAP
• Đường kính dây bện: 0.16 mm ±0.003 mm
• Vật liệu lớp bện: BC (Bare Copper)
• Cấu trúc lớp bện: 8 × 24
• Độ phủ lớp bện: Nom. 93%
• Vỏ cáp: PVC màu đen
• Đường kính ngoài: 10.30 mm ±0.20 mm
• Điện trở dây dẫn trong: ≤ 6.20 Ω/km (20°C)
• Điện trở dây dẫn ngoài: ≤ 5.77 Ω/km (20°C)
• Nhiệt độ hoạt động: -20°C đến +80°C

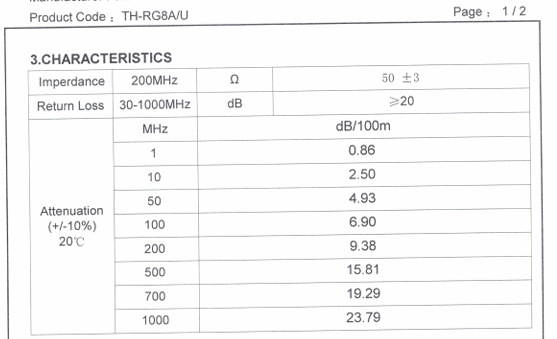

• Trở kháng: 50 Ω ±3 Ω (200 MHz)
• Return Loss: ≥20 dB (30–1000 MHz)

Suy hao tại 20°C:

• 1 MHz: 0.86 dB/100m
• 10 MHz: 2.50 dB/100m
• 50 MHz: 4.93 dB/100m
• 100 MHz: 6.90 dB/100m
• 200 MHz: 9.38 dB/100m
• 500 MHz: 15.81 dB/100m
• 700 MHz: 19.29 dB/100m
• 1000 MHz: 23.79 dB/100m
